FKSG系列風電光伏電抗器

一、概述

電抗器與電容器一起組成諧波回路，主要用途是減少線路的諧波電流，消除3、 5、7、11、13次及更高次諧波，濾波電抗器既可并聯在系統上，也可串聯在系統上。

二、工作原理

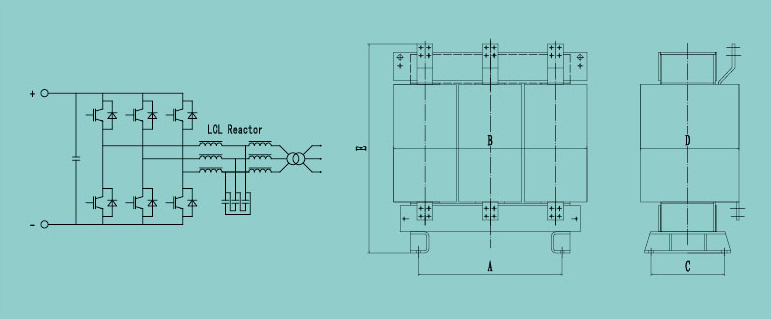

DC直流源通過逆變器變為交流電源，需要保證電流達到一定的指標，需要低諧波含量，高功率因數，才能夠并入電力網絡。典型的方案是電網與逆變器之間串聯電抗器作為濾波器。電抗器分為網測電抗器和變流器測電抗器，網測電抗器和變流器測電抗器之間是三個星形連接的電容器，電抗器除濾除高次諧波外，還有升壓和能量交換功能。

三、型號及其含義

四、外型及安裝尺寸

產品型號	額定電流（A)	電感量 (mH)	尺寸（mm )
產品型號	額定電流（A)	電感量 (mH)	A	B	C	D	E	裝配孔
FKSG -H0312 -500	312	500	350	460	175	290	450	11 X 15
FKSG -H0420 -350	420	350	350	540	250	300	560	11 X 15
FKSG -H0550 -350	550	350	220	450	250	330	535	11 X 15
FKSG -H0600 -150	600	150	560	600	195	225	470	11 X 15
FKSG -H0767 -071	767	71	125	410	160	280	500	11 X 15
FKSG -H0300 -230	300	230	450	615	400	450	680	15 X 20
FKSG -H1100 -50	1100	50	270	450	210	245	680	15 X 20
FKSG -H1100 -170	1100	170	550	740	280	380	800	15 X 20
